Ferro dúctil

Introdução ao produto

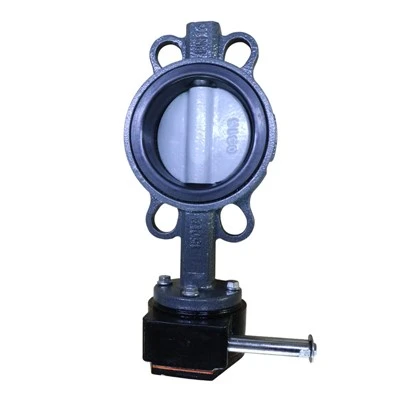

This ductile iron fully EPDM-lined turbine wafer butterfly valve features a nodular cast iron body/disc with complete EPDM lining, designed for aggressive media and harsh environments. The seamless EPDM lining through molding process ensures leak-free performance in chemical, water treatment, and ship ballast systems. Turbine actuator provides smooth operation, while wafer design saves 40% installation space for Dn 50- dn800 pipelines . opera na pressão pn16 e -20 grau ~ faixa de temperatura de 80 graus .

Vantagens do produto

1. Resistência química: o isolamento EPDM completo resiste a 50% de ácido sulfúrico e 30% de hidróxido de sódio .

2. Operação sem esforço: a unidade de turbina permite o controle de uma única pessoa das válvulas DN800 .

3. Sealing a longo prazo: 80, 000+ ciclos com compensação automática de desgaste .

4. custo-efetivo: 45% menor custo do que as alternativas de aço inoxidável completo .

Recursos do produto

LINHO EPDM COMPLETO

Corpo e disco totalmente forrados com borracha EPDM, resistente a ácidos, álcalis e oxidantes (pH 3-12) .

Controle de turbina de precisão

20: 1 A relação de transmissão reduz o torque de operação em 60% para a regulação precisa do fluxo .

Vedação bidirecional

O assento macio do EPDM alcança o padrão de vazamento ISO 5208 grau A .

Design compacto de bolacha

40% mais leves que as válvulas flangeadas com 50% de instalação mais rápida .

Baixa manutenção

O revestimento EPDM de auto-cicatrização estende os intervalos de serviço .

Diâmetro nominal dn		Tamanho (mm)														Peso (kg)
Diâmetro nominal dn		A	B	C	D	L	H	D₁	N-Ø	K	E	n₁-Ø₁	Ø₂	G	D₂-M	Peso (kg)
(Mm)	(polegada)	D7_A1/37_A1/67_A1/97_A1X-1.0/1.6
50	2"	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	-	2.5
65	2.5"	175	89	44.7	64.5	32	96.2	136.2	4-26.5	77	57.15	4-6.7	12.6	137	-	3.2
80	3"	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	-	3.6
100	4"	200	114	52.1	104	32	70.8	185	4-24.5	92	69.85	4-10.3	15.77	156	-	4.9
125	5"	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	-	7
150	6"	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	-	7.8
200	8"	260	175	60.6	202.5	45	112.89/76.35	295	4-25/4-23	115	88.9	4-14.3	22.1	268	-	13.2
250	10"	292	203	65.6	250.5	45	92.4	357	4-29	115	88.9	4-14.3	28.45	325	-	19.2
300	12"	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.6	403	-	32.5
350	14"	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.6	436	-	41.3
400	16"	400	309	86.5	389.6	51.2/72	100.47/102.42	515/525	4-26/4-30	197	158.75	4-20.6	33.15	488	-	61
450	18"	422	328	105.6	440.51	51.2/72	88.39/91.51	565/585	4-26/4-30	197	158.75	4-20.6	38	539	-	79
500	20"	480	361	131.8	491.6	64.2/82	96.99/101.68	620/650	4-26/4-33	197	158.75	4-20.6	41.15	539	-	128
600	24"	562	459	152	592.5	70.2/82	113.42/120.46	725/770	4-30/4-36	276	215.9	4-22.2	50.65	816	-	188
700	28"	624	520	163	695	66/82	109.65	840	20-30/24-36	300	254	8-18.0	55/63.35	895	4-M33	284
800	32"	672	591	188	794.7	66/82	124	950	24-33/24-39	300	254	8-18.0	55/63.35	1015	-	368
900	36"	720	656	203	864.7	118	117.57	1050	28-33	300	254	8-18.0	75	1115	4-M30	713
1000	40"	800	721	216	965	142	129.89	1160	28-36	300	254	8-18.0	85	1230	4-M33	864
1200	48"	900	780	254	1020	180	141.33	1340	32-39	300	254	8-18.0	95	1450	4-M36	1130

Informações básicas

Modelo no .	D71X / D371X / D671X / D971X	Formulário de conexão	Wafer
Estrutura	Vedação central	Forma de vedação	Força selada
Haste da válvula	Normal	Pressão de trabalho	0,6MPA / 1,0MPA / 1.6MPA / 2.5MPA / Class150
Temperatura de trabalho	Temperatura normal (-40 grau	Material da superfície do selo	Sacado selado / sedido duro
Corpo da válvula	Elenco	Padrão	API 609
Aplicativo	Uso industrial, uso industrial da água, uso doméstico	Material sentado	EPDM, NBR, PTFE, FKM
Certificação	ISO9001	Resistência ao fluxo	Baixa resistência
Pacote de transporte	Exportar caixa de madeira	Especificação	Dn 25 - dn1600
Origem	China	Código HS	8481804090
Capacidade de produção	50, 000 peças/ano

Parâmetros técnicos

Tamanho	Dn 32- dn600	Dn 650- dn2000
Pressão de trabalho	16Bar	10bar
Concha	24bar	15bar
Selo	18Bar	11bar
Temperatura operacional	-45 grau ~ +150 grau
Ambiente operacional	Plantas de dessalinização de processamento químico de reator e sistema de porão Platas de perfuração Pó de água potável em pó seco Plantas de gás de comida e bebida havc Indústria da indústria de mineração manuseio de areia Indústria de açúcar de água do mar Thermo Technical Water Treatment Water Water
Método de direção	Engrenagem de minhocas de alavanca de mão pneumática elétrica

Padrões executivos

Padrão de design	EN 593, MSS SP67, API 609, BS 5155
Inspeção e teste	API 598, ISO 5208, EN 12266
Padrão final	Ansi B16.1 Cl . 125 lb & b16.5 Cl . 150 lb
	AS 2129 TABELA D&E
	BS 10 Tabela D&E
	DIN 2501 (PN6, PN10, PN16)
	EN 1092 (PN6, PN10, PN16)
	ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16)
	KS B / JIS B 1511/2210 (5K & 10K)
	MSS SP44 Cl . 150 lb.
	Awwa C207
	SABS 1123 Tabela 1000/3 e Tabela 1600/3
Frente a frente	ISO 5752, EN 558, MSS SP67, API 609, DIN 3202
Flange superior	ISO 5211
