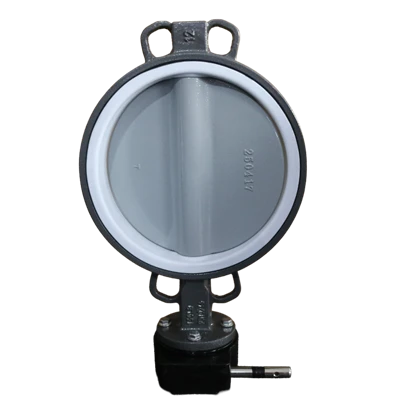

Válvula borboleta de duplo deslocamento



A válvula borboleta de deslocamento duplo (também conhecida como válvula borboleta-dupla excêntrica) é uma válvula de isolamento-de quarto de volta e controle de fluxo-projetada para tubulações industriais de alto-desempenho. Sua haste deslocada e disposição do disco levantam o disco da sede imediatamente após a rotação, minimizando o contato deslizante e o desgaste da sede.


Essa geometria-excêntrica dupla reduz o torque operacional e mantém uma vedação bi{1}direcional confiável em sistemas de água, petróleo, gás, produtos químicos e de geração de energia.



Principais recursos e princípio de funcionamento



Primeiro deslocamento:O eixo do eixo está posicionado atrás do plano de vedação da sede.


Segundo deslocamento:O eixo do eixo está deslocado do eixo central da válvula e da tubulação.


Durante a abertura, esse design de-deslocamento duplo faz com que o disco oscile para fora do assento em um movimento semelhante-a came. Esta ação elimina o atrito contínuo na superfície de vedação, reduz o torque de desagregação e prolonga a vida útil da sede.



Comparação de projetos: deslocamento concêntrico vs. deslocamento duplo



Fator de Design/Seleção

Válvula Borboleta Concêntrica

Válvula borboleta de duplo deslocamento

Geometria da haste e do disco

Gira na linha central da válvula

Excêntrico-duplo (dois eixos deslocados)

Contato do assento-do disco

Fricção contínua através de rotação de 90 graus

O disco levanta do assento imediatamente após a abertura

Fricção e desgaste do assento

Alto atrito; propenso a desgaste prematuro

Atrito mínimo; vida útil prolongada

Torque Operacional

Maior torque sob diferencial de pressão

Menor torque; permite atuadores menores

Classificação de pressão e temperatura

Geralmente faixa baixa-a{1}}média

Classificações mais altas (Classe 150/300, PN10-PN40)

Aplicação Primária

Isolamento de utilidade geral

Serviço industrial severo e alto isolamento-de ciclo



Especificações Técnicas e Seleção de Materiais



Parâmetro

Opções de especificação

Padrões de projeto

API 609 Categoria B, EN 593, MSS SP-68

Tamanhos Nominais

DN50 – DN1200 / 2" – 48" (Tamanhos maiores sob consulta)

Classificações de pressão

ASME Classe 150, Classe 300/PN10, PN16, PN25, PN40

Padrões-cara a cara-cara a cara

ISO 5752, EN 558-1 Série 20, API 609

Materiais do corpo

Ferro Dúctil (EN-GJS-400), Aço Carbono Fundido (WCB), Aço Inoxidável (CF8, CF8M, CF3M), Duplex (2205, 2507)

Materiais de disco

Aço Inoxidável 304/316, Duplex 2205, Monel, Alumínio Bronze

Materiais de caule

17-4PH, 17-7PH, SS420, SS316, Duplex 2205

Materiais do assento

Macio:PTFE, R-PTFE, EPDM, NBR

Metal:Sobreposição SS316 + Inconel / Stellite (até +400 grau)

Terminar conexões

Wafer, com saliências, com flange duplo-

Teste e vazamento

API 598, ISO 5208 (zero-opções de vazamento disponíveis)

Atuação

Caixa de engrenagens manual, atuador pneumático, atuador elétrico



Aplicativos-específicos do setor



Indústria

Condições de serviço primário e solução de material

Dessalinização e água do mar

Usa Super Duplex (2507) ou Níquel-Alumínio Bronze para resistir à corrosão por cloreto e à erosão por velocidade.

Processamento de Petróleo e Gás

Apresenta testes-à prova de fogo, hastes anti{1}}estáticas e embalagem de baixa emissão fugitiva para hidrocarbonetos voláteis.

Manuseio Químico

Combina sedes de fluoropolímero (R-PTFE/PFA) com acabamentos de liga-alta para ácidos e álcalis agressivos.

Geração de energia

Emprega assentos-com{1}}de metal para operação confiável em sistemas de vapor, linhas de purga e água de resfriamento.



Fabricação de precisão e controle de qualidade

A qualidade é integrada diretamente em todas as etapas da produção, em vez de depender apenas de testes finais.

01

Precisão de usinagem CNC:

Corpos de válvulas, furos de eixo e perfis de disco são processados ​​em máquinas CNC de 5 eixos com tolerâncias mantidas em +/-0,01 mm.

02

Integridade Material (PMI):

Identificação de material 100% positiva (PMI) via espectrometria de emissão óptica em todas as peças fundidas e hastes de liga.

03

Polimento de superfície:

As superfícies de vedação do disco são micro{0}}polidas (Ra < 0,4 um) para diminuir o torque e evitar abrasão da sede.

Stainless Steel Double Offset Flanged Butterfly Valve



Selos de conformidade e testes:




Sistema de Qualidade:

ISO 9001:2015




Diretiva de Equipamentos de Pressão:

CE/PED 2014/68/EU Módulo H




Certificação de segurança contra incêndio:

API 607 ​​/ ISO 10497 (modelos selecionados)




Documentação:

MTR para EN 10204 3.1 fornecido como padrão; EN 10204 3.2 disponível mediante solicitação (SGS, TUV, BV).





Perguntas frequentes



P: Qual é a principal vantagem estrutural de uma válvula borboleta de duplo deslocamento em relação a uma válvula de deslocamento único?

R: Uma válvula de deslocamento único move apenas a haste atrás do plano da sede. Uma válvula de deslocamento duplo adiciona um segundo deslocamento em relação à linha central da tubulação. Esse movimento duplo-excêntrico permite que o disco se desencaixe mais rapidamente sem arrastar pela superfície de vedação, reduzindo significativamente o desgaste e o torque operacional.

P: Como escolho entre um assento macio e um assento metálico?

R: Escolha sedes macias (PTFE/R{0}}PTFE) para aplicações que exigem isolamento estrito de-vazamento zero em temperaturas padrão (até 180 graus –200 graus). Escolha sedes de metal (SS316/Inconel/Stellite) para sistemas-de alta temperatura (acima de 200 graus até 400 graus), fluidos abrasivos ou requisitos de processos-à prova de fogo.

P: Essas válvulas podem ser instaladas em linhas de fluxo bidirecionais?

R: Sim. As válvulas borboleta de deslocamento duplo são projetadas para vedação bi-direcional. No entanto, o desempenho de vedação ideal e o torque operacional mais baixo ocorrem quando a pressão é aplicada na direção de fluxo preferida.

P: Suas válvulas de duplo deslocamento são adequadas para aplicações de controle automatizado?

R: Sim. Equipadas com suportes de montagem padrão ISO 5211, nossas válvulas integram-se perfeitamente com atuadores elétricos de um quarto de volta-ou atuadores pneumáticos de dupla-ação/mola{4}}de retorno para modulação ou controle liga-desligado.

P: Quais documentos de inspeção são fornecidos com o pedido?

R: Cada remessa inclui um Relatório de Teste de Material (MTR) EN 10204 3.1 que abrange composição química, propriedades mecânicas e resultados de testes hidrostáticos (API 598). Inspeções de terceiros-(SGS, TUV, BV) para certificação EN 10204 3.2 podem ser organizadas antes do envio.

Somos-conhecidos como um dos principais fabricantes e fornecedores de válvulas borboleta de duplo deslocamento na China. Fique à vontade para comprar válvula borboleta de deslocamento duplo de alta qualidade a preços competitivos de nossa fábrica. Para mais informações, entre em contato conosco agora.
